трубки расширительного бачка

[schipun]

Доброе время суток!
Задался таким вопросом, у меня выходит трубка с радиатора (в самой верхней точки, ну должно быть в расширительный бачок должна идти, но она заглушена) и выходит трубка с крышки термостата, и идёт ана опять таки в расширительный бачок. то есть обе трубки по логике должны соедениться и придти в одно и тоже место, но одна из них заглушена. по сути ничего страшного одна заглушена а другая в бачок, но как оно должно быть по заводскому на 111 моторе??? подскажите плз, а ково ненапряжот просьба, сделайте фото этих трубок у себя.

[kovax]

из бачка у крышки не должна быть заглушена - это сброс давления.

[schipun]

это понятно, но вопрос про трубки с радиатора и крышки термостата, почему их 2?? куда их правильно направить?

[kovax]

это понятно, но вопрос про трубки с радиатора и крышки термостата, почему их 2?? куда их правильно направить?

надо схему смотреть, но думаю это для вывода воздуха - объединить и подать в бачок справа сверху. а так на термостате можно заглушку оставить - только для прокачки.

[schipun]

ды вот я думал через тройник жигулёвский соеденить их в один, но по логике и расчётам можно как и было просто заглушить один(они как сообщяющиеся сосуды) но хотелось бы докопаться до истины...этоже мерседес ..тут должно быть всё по уму!

[vadnik140]

Можно так



ИЛИ так



[schipun]

по сути нарисовано што с радиатора идёт в расширительный бачок, но крышка термостата там же тоже трубка, но нена одной схеме нет её..может ана неродная?

[schipun]

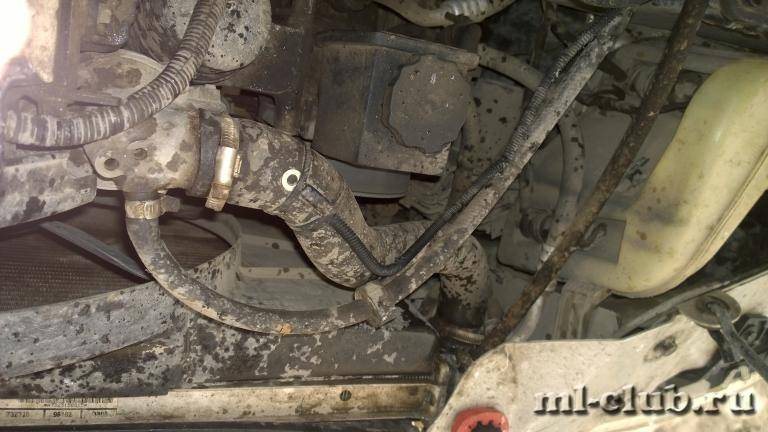

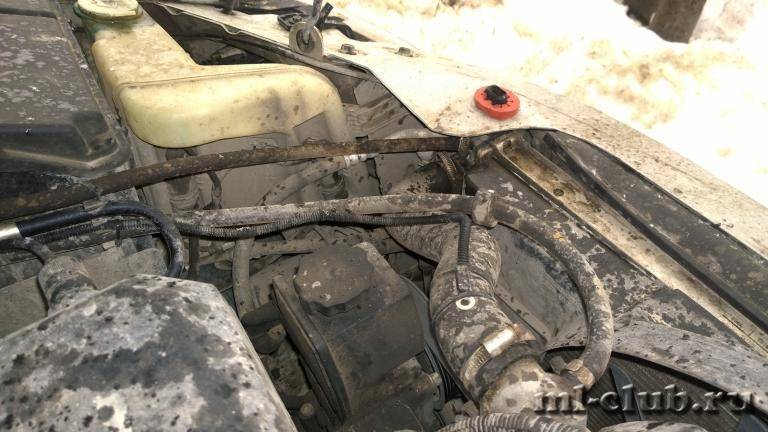

Наконецто сфоткал свои трубки. На фото попытался запечатлеть дополнительную трубку на радиаторе. Такая же по функционалу идет с крышки.

[schipun]

вот и дело то, то што вроде всё то, а вроде не то...через тройник соеденить каждый скажет колхоз, заглушка одной трубки самому ненравится, сфоткал арктикул радиатора на фсякий, но смогу выложить фотку только вечером, щяс на работе.

[Влад]

да профиль неплохо бы заполнить с указанием ВИН,может радиатор не родной у вас стоит.

[Groznyi]

Подскажите пожалуйста, на расширительном бачке, сверху слева имеется тонкий штуцер, на нём шланг, который в длину около полуметра и выведен под площадку АКБ в воздух. Так и должно быть, или у меня нахимичено? У меня выходит что давление в бачке (а соответственно и в системе охлаждения) равно атмосферному?

[SHV]

Все в порядке, это сливная дренажная трубам

[somig]

Подскажите пожалуйста, на расширительном бачке, сверху слева имеется тонкий штуцер, на нём шланг, который в длину около полуметра и выведен под площадку АКБ в воздух. Так и должно быть, или у меня нахимичено? У меня выходит что давление в бачке (а соответственно и в системе охлаждения) равно атмосферному?

Нет, твоё давление не равно атмосферному, так как в твоей крышке стоит перепускной клапан, который открывается при избыточном давление в системе охлаждения, клапан расположен так, что он выходит в твой штуцер со шлангом, уходящим под площадку АКБ

[Groznyi]

Нет, твоё давление не равно атмосферному, так как в твоей крышке стоит перепускной клапан, который открывается при избыточном давление в системе охлаждения, клапан расположен так, что он выходит в твой штуцер со шлангом, уходящим под площадку АКБ

Вот спасибо, теперь понятно!
