фотоотчет Замена лампочек в приборной панели (дорестайл)

[twinser]

Чего-то недавно вдруг заметил я что пробег у меня горит, часы горят, а слева какое-то окошко с чем-то не горит, пригляделся повнимательнее, а там температура забортная должна быть. Вывод-если температуры нет, то видимо лампочка накрылась. Позвонил в магазин запчастей, заказал там две лампочки для приборки. В приборке (моей по крайней мере) есть два вида лампочек одних 2 штуки (скорее всего идут на стрелки поворотников) и других много штук (20-30 или около того), вот они и подсвечивают всё остальное. Купил парочку из тех которых много, родные стоят около 160 руб., неродных не было, поэтому сколько они стоят не могу сказать, говорят что подходят какие-то лампочки от наших тазов.
И приступил к снятию приборки.

Сначала опускаем колонку руля до упора вниз и снимаем боковые панельки справа и слева от руля которые, поддев их плоской отвёрткой, или чем там под руку попадётся. Это правая панелька.


А это левая.


Потом снимаем узенькую декоративную накладку, просто потянув её на себя с обоих сторон.


Поддев и немного оттянув на себя два фиксатора, которые удерживают пластиковую окантовку приборной панели (на фото левый фиксатор, точно такой-же справа) сдвигаем всю эту овальную окантовку вниз до упора, а потом потянув на себя вытаскиваем.

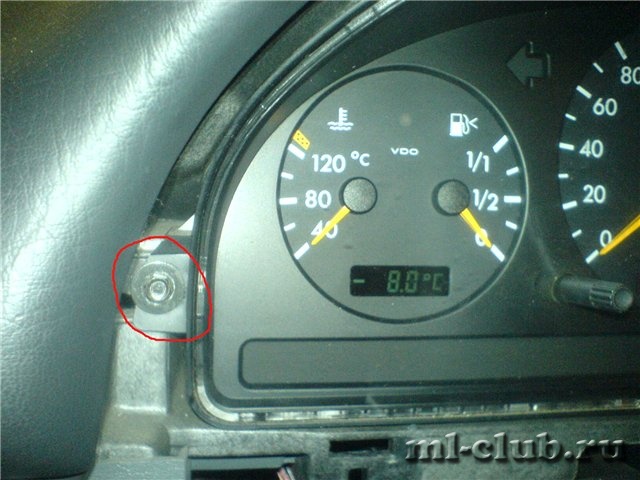

Откручиваем два шурупа. слева один.

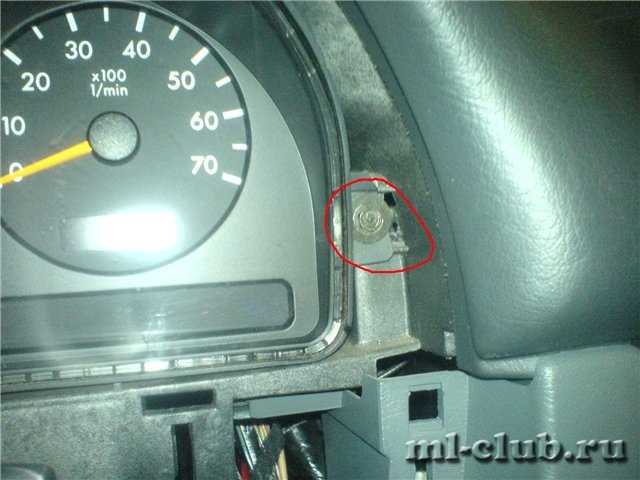

И один такой-же справа.

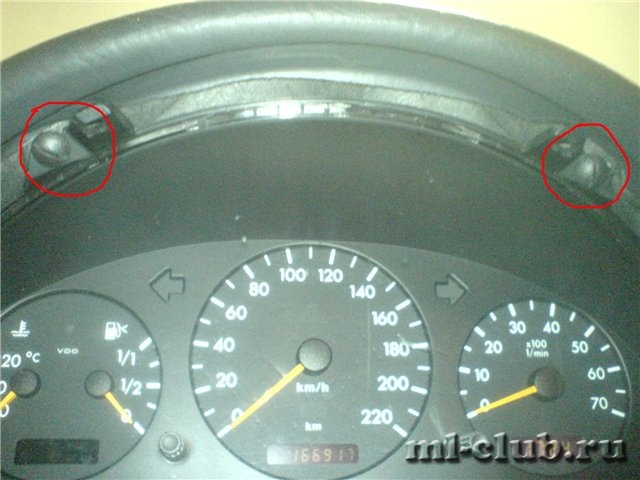

Откручиваем два пластиковых шурупа сверху. Выкручивать их до конца не надо, потому как они вкручены в пластиковые распорки и вытаскиваются вместе с распоркой. которую я оставив внутри один раз долго и упорно искал по всем закоулкам, когда она вылетела при снятии панели.

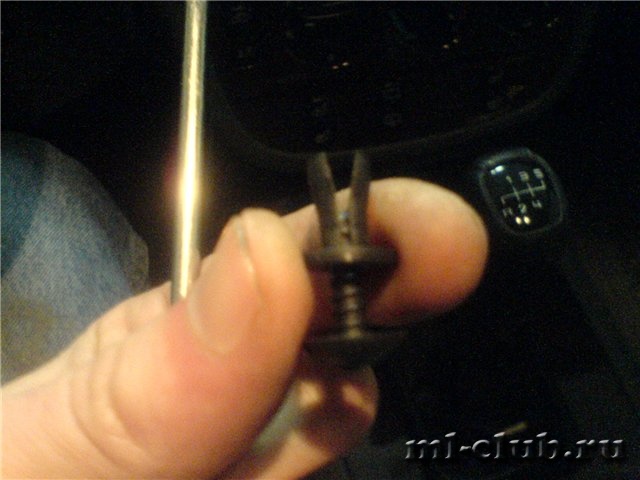

Это один из пластиковых верхних шурупов с распоркой.

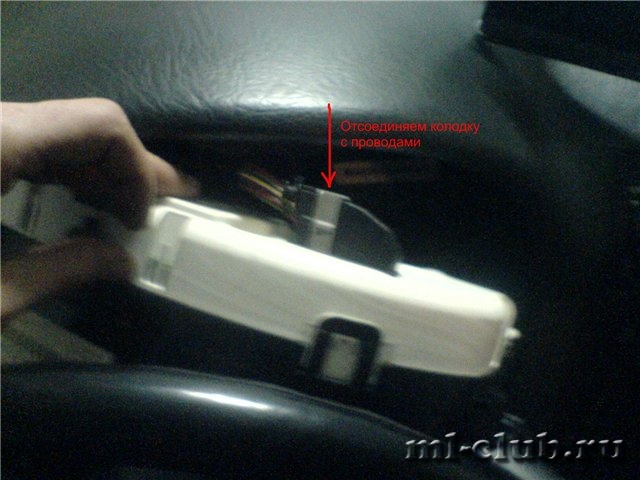

Вытягиваем на себя весь блок приборов и отсоединяем колодку с проводами, которая фиксируется поворотным фиксатором.

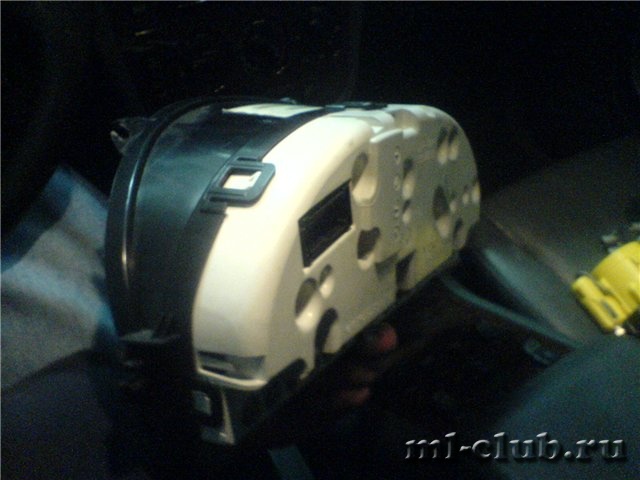

Это собсно весь блок уже вытащенный. Видно большие фиксаторы, которые нам на данном этапе не нужны и необходимы для более полной разборки блока. Например для того чтобы поменять лампочки на стрелках поворотников.


сами лампочки выкручиваются либо маленькой отвёрткой, либо накидной головкой (размер точно не помню, кажется на 5) против часовой стрелки и вынимаются наружу.

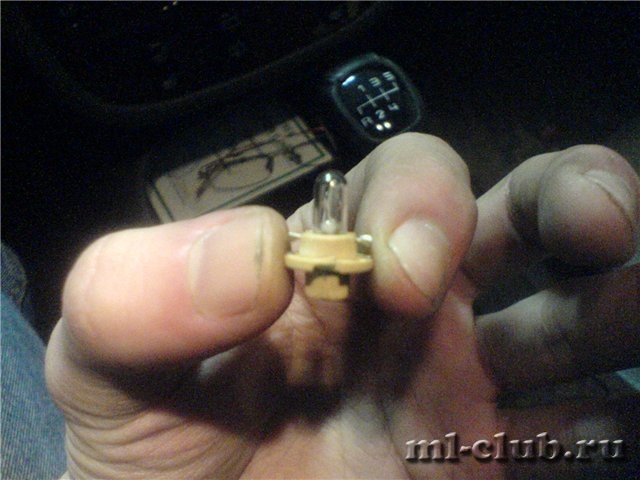

Вынутая лампочка во всей красе. Это которых там много.
Вынимаем в общем нерабочие лампочки, на их место вкручиваем рабочие и собираем всё назад, в обратном порядке, не забыв воткнуть колодку с проводами.


P.S. Есть там и функция регулировки яркости подсветки дисплея. Это левая наружная крутилка на приборке, которая за пробег кажется отвечает, чёрная. Крутим её влево и интенсивность подсветки уменьшается, вправо - наоборот увеличивается.

Чтобы поменять лампочки на поворотники, посмотреть зуммер и т.п. необходимо разбирать снятую приборку дальше, отжимая фиксаторы, о которых писалось выше, тогда снимается передняя часть со стеклом и задняя, белая. И остаётся одна печатная плата с лампочками-стрелочками всякими тахометрами.

[hiter]

Спасибо, клёво, всё ясно понятно. Надо у себя лампочки поменять, всё как то недосуг, теперь спокойно поменяю, процедура простая!

[twinser]

Ааааа, за отчёты денех не дають...(((

Спасибо, клёво, всё ясно понятно. Надо у себя лампочки поменять, всё как то недосуг, теперь спокойно поменяю, процедура простая!

Да всегда пожалста )))

[vovchik9]

otlichno!

[Schadel]

СПАСИБО!

[twinser]

А вы меркантильны батенька!!! У нас один грабитель основной Мишаня!! Собирает на Олимпиаду!

А может я ему тоже на олимпиаду собираю

А не меркантильные в большей части только в китае живут, поэтому и ездят в основном на ласапедках.

Да и не меркантильный я, хозяйственный просто.

[Сергуня]

спасибо за отчет! Сегодня тоже снял панель (не работал дисплей с забортной температурой), лампочку заменил, но он всё равно не горит Обидно!!! Может с датчиком температуры проблема?

[twinser]

спасибо за отчет! Сегодня тоже снял панель (не работал дисплей с забортной температурой), лампочку заменил, но он всё равно не горит Обидно!!! Может с датчиком температуры проблема?

Не похоже. Лампочки подсветки приборки от датчика температуры не должны зависеть. Они горят сами по себе, всем скопом, при включении ближнего света/габаритов. Остальные горят?

[Сергуня]

Остальные (время и пробег) горят, показания видны и без включения габаритов, а именно табло с температурой молчит, прям как у тебя на 3-й фотке!

Сорри за офтоп!

[twinser]

Температура там как раз показывалась, только из-за того что не работала лампочка под табло-не видно было чего оно там показывает. Там на плате дорожка на все лампочки эти одна, значит если все горят, а эта не горит, то либо дело в лампочке, либо в контактах. Попробуй из другого гнезда туда лампочку запихать и подключить снятую панель-посмотреть горит она или нет.

[boichan]

Единственная просьба автору - я раньше тоже фотки выставлял на сторонем ресурсе, но фотки там хранятся от силы пол года, потом стираются и люди начинают просить выставить фотоотчет заново, для этого прошу тебя сохрани все фотки и выставляй их через наш форум. спасибо.

[twinser]

Единственная просьба автору - я раньше тоже фотки выставлял на сторонем ресурсе, но фотки там хранятся от силы пол года, потом стираются и люди начинают просить выставить фотоотчет заново, для этого прошу тебя сохрани все фотки и выставляй их через наш форум. спасибо.

Дык не вопрос. Тему можно как-то поправить? А то возможность редактирования сообщений со временем пропадает.

[Евген]

У меня тоже беда с подсветкой температуры !!! Полезу сегодня попробую заменить.

[Virus]

А как обзываются лампочик кто-нибудь знает??? В магазине искали и выдали два размера, то ли W3 то ли W5.

[avtografh]

Часы погасли, видны показания когда солнце попадает.

[mike444z]

А как обзываются лампочик кто-нибудь знает??? В магазине искали и выдали два размера, то ли W3 то ли W5.

Народ, подскажите, я тоже хочу поменять на красивые лампочки

[twinser]

Вот ссыль на екзисте: http://www.exist.ru/price.aspx?pid=E0800D7F&sr=60

Оригинал 145 рублей, неоригинал 35. Думаю можно в магазинах найти и дешевле, подходящие какие-нить.

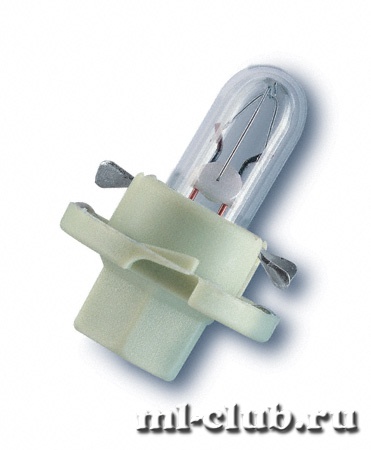

А это сама картинка с ними тут там два наименования, смотрю, одни на 1.5 ватта, другие на 2. Аналог за 35 рублей который - это на 1.5 ватта.

[mike444z]

Вот ссыль на екзисте: http://www.exist.ru/price.aspx?pid=E0800D7F&sr=60

Оригинал 145 рублей, неоригинал 35. Думаю можно в магазинах найти и дешевле, подходящие какие-нить.

А это сама картинка с ними тут там два наименования, смотрю, одни на 1.5 ватта, другие на 2. Аналог за 35 рублей который - это на 1.5 ватта.

Спасибо, посмотрел, жалко самой фотки нет этих лампочек в описании А так количество 29 и 2 офигеть

[Эдик]

за подсветку отвечает только 6 шт или 7 если считать часы,пробег,температуру...тогда еще + 3шт.
А красивых лампочек мне кажется не бывает,только стандарт
Если только вхимичивать в пластиковые цоколя от ламп какие-нибудь сильно рассеивающие светодиоды...
или разбирать панель вплоть до снимания стрелок (я не рискнул).
Думаю ,что если подрезать вот эти светодиоды(как на картинке) ,то можно их приспособить,но для этого
надо дружить с паяльником точно , и к тому же придется паяльником расширять гнезда в родных пластиковых цоколях от ламп ,что бы они туда пролезли и были на такой же высоте как родные лампы....

[Гость Hare]

Сегодня снимал приборку, заодно посмотрел эти лампочки. У меня стоят OSRAM 2452MFX6. Цоколь у них BX8,4d. Мощность 1,5 Вт. У OSRAM есть лампы с такими цоколями на 1,12 - 1,2 - 1,3 - 1,5 - 2 - 2,3 Вт. Если кому-то тускло светят - выбирай на вкус...



Судя по каталогу, их нужно 29 штук.

Нашел аналог от Philips - 8GA 007 997-141. Они же идут под брендом Hella.

А еще две лампы побольше - вот точную маркировку этих я не посмотрел... Эти на 2 Вт. Они, насколько я понял, бесцокольные в патроне. Кто-нибудь знает их точный тип?

[free]

Hare

разбирал и они правда стоят там бесцокольные в патроне.поставил туда от габаритов лампочку.а маленькие лампочки Руха брал за 30 рублей вроде и впаивал туда диоды.

[СССР]

У меня не подсвечивается правая сторона спидометра и левая сторона тахометра. Видимо лампочка перегорела. Её можно заменить просто сняв панель или нужно снять панель и дальше её разобрать?

[boichan]

У меня не подсвечивается правая сторона спидометра и левая сторона тахометра. Видимо лампочка перегорела. Её можно заменить просто сняв панель или нужно снять панель и дальше её разобрать?

Снимаешь приборку и сразу будут видны лампочки, меняй и ставь назад.

[Sam]

Маленькие лампочки тоже безцокольные в патроне. Их можно вынуть и вставить новые в старый патрон. Просто если лампочка долго стояла, то она присыхает и необходимо определенное усилие чтобы ее выдернуть.

Китайские или отечественные по 5 р/штука, осрамы или нарвы в зависимости от магазина но в среднем по 15 руб/шт.

[dimenti]

А на центральной консоли(где крутилки печки) кто нибудь менял, как там разбирать?
