Распиновка сиденья

[rdisel1]

Добрый день,люди добрые подскажите пожалуйста распиновку фишек сидений с 164 кузова.Сиденья без памяти.Товарищ задумал себе воткнуть в патруля,а чего куда не может сообразить.Фишки могу сфотать если нужно.Заранее благодарен.

[rdisel1]

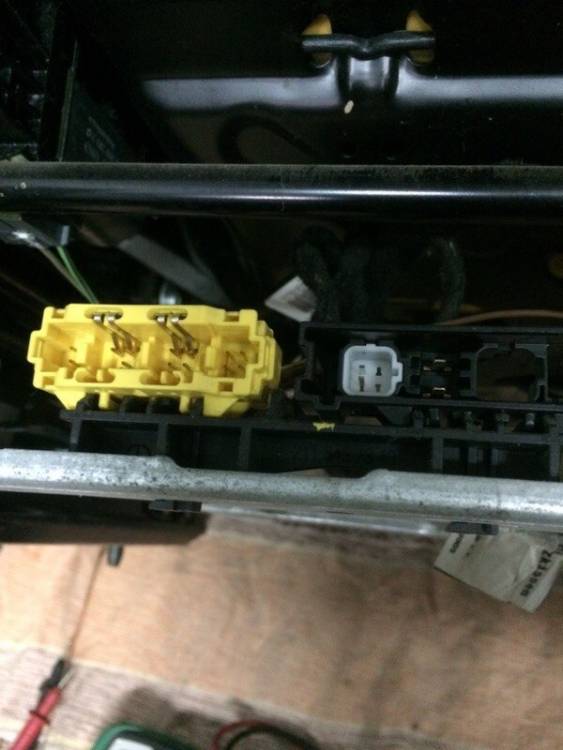

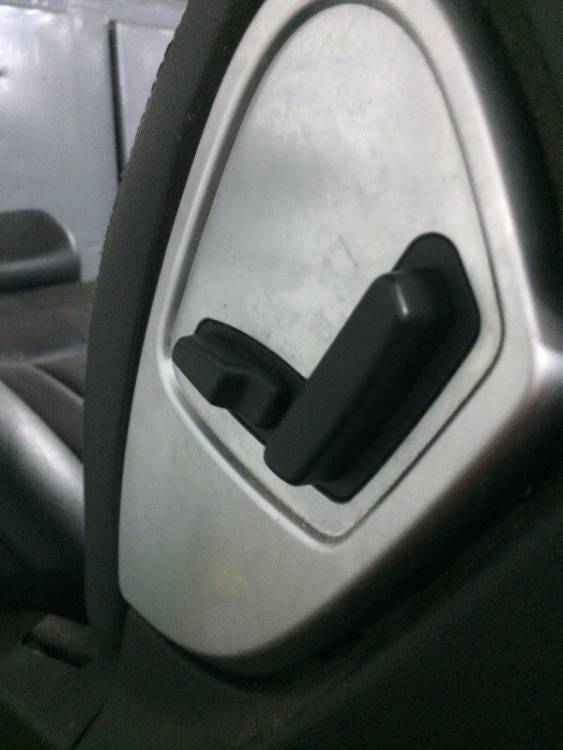

Фото

[вячеславович]

А в ответ тишина, я тут бессилап, ап.

[EAGLE]

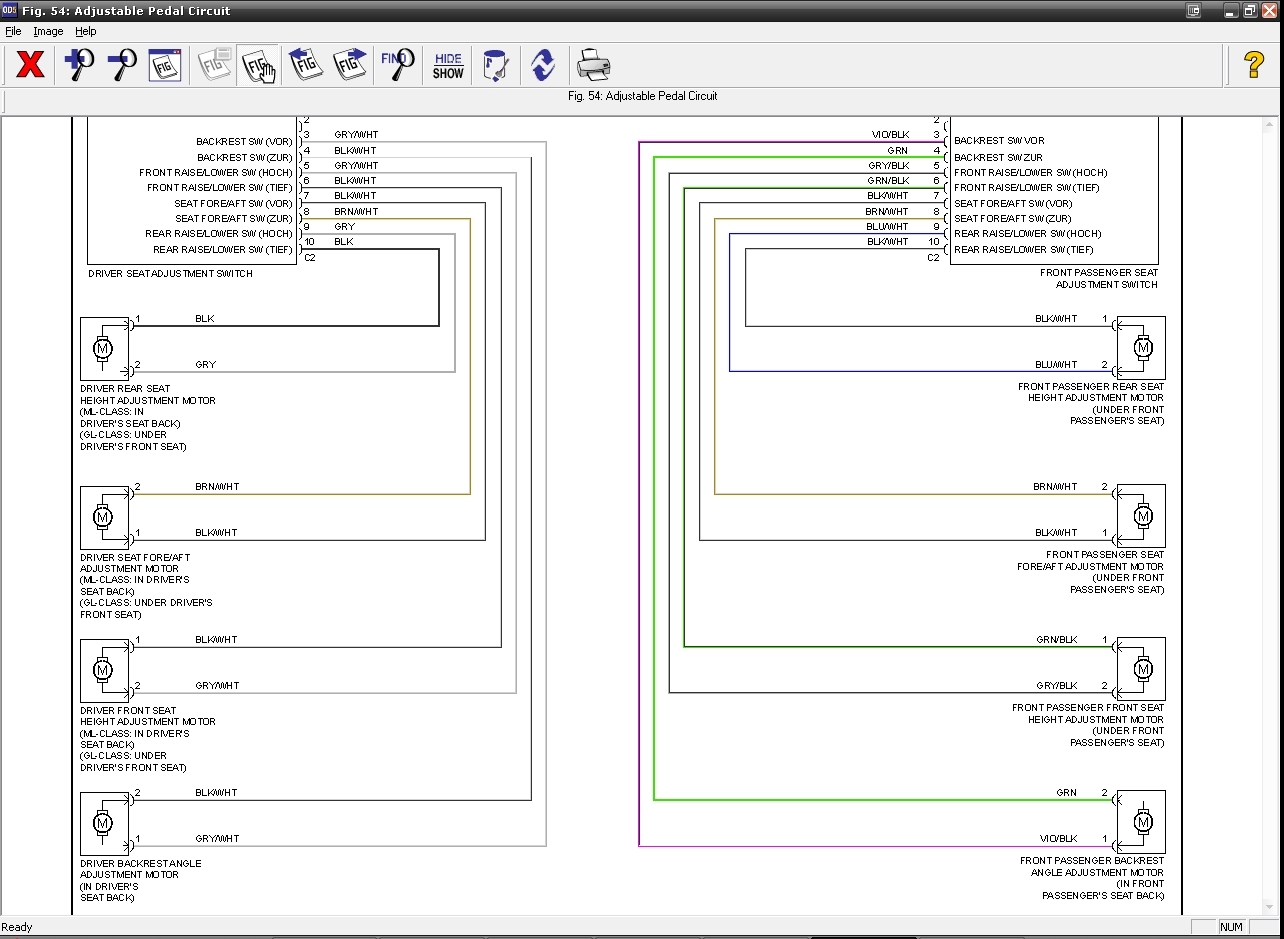

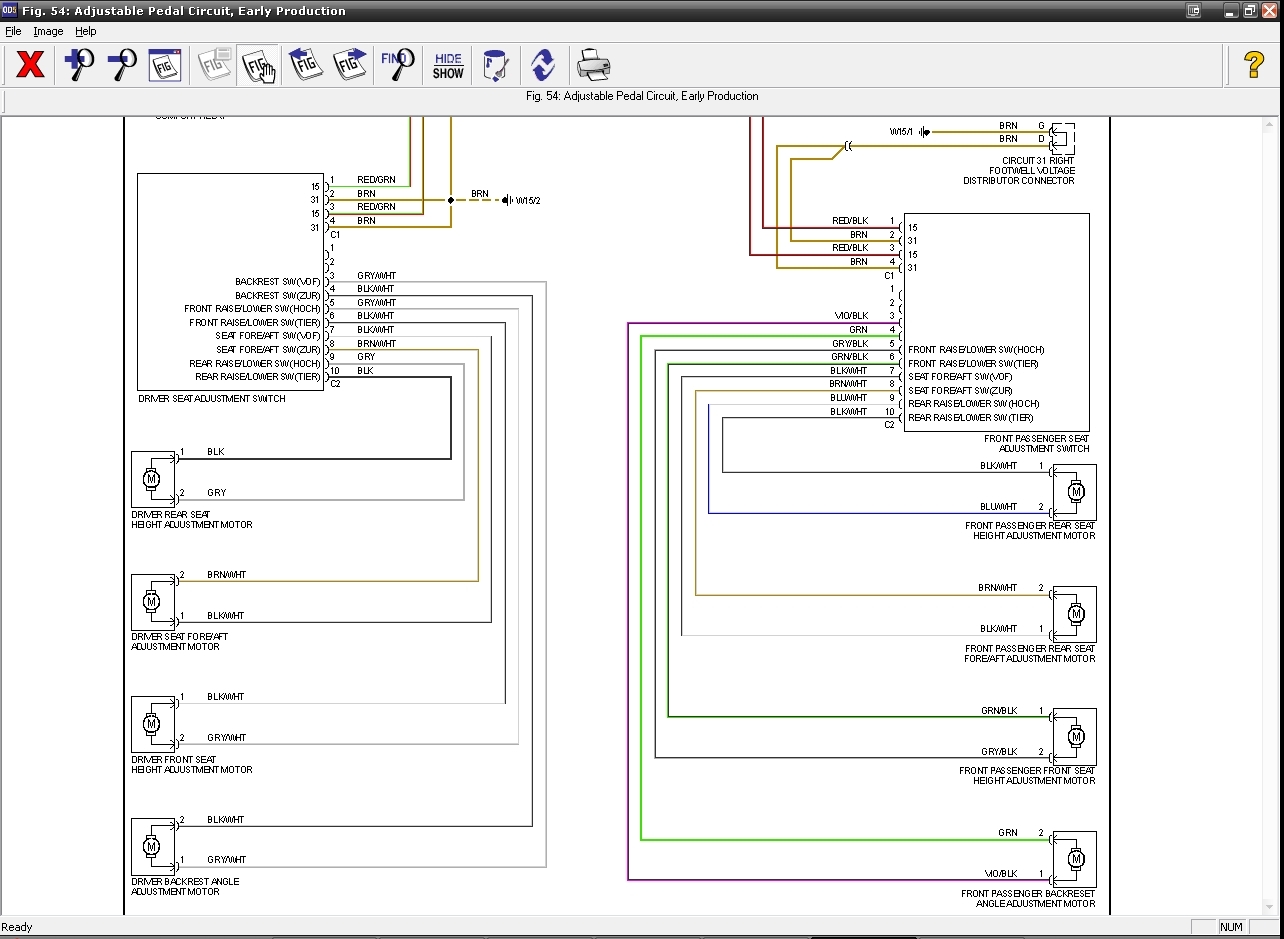

@rdisel1

[rdisel1]

  В 12.10.2016 в 14:27, вячеславович сказал:

А в ответ тишина, я тут бессилап, ап.

Показать

Ага,спасиб Иван))

@EAGLE Артем большое человеческое СПАСИБО!!!

Изменено 12 октября, 2016 пользователем rdisel1

[DeeBroff]

Приветствую!

Тот же самый вопрос, только беда со чтением схем...

Купил такие же сиденья, только с памятью, подкачкой и мониторами в подголовниках. Может кто-нибудь помочь с распиновкой разъёмов? Нужно понимать, куда подключать подушку, датчик наличия водителя и пассажира, датчик замка ремня и обогрев. Мониторы можно использовать без штатного ДВД, где питание и аудио/видео вход? Также интересует схема подкачки сидений. Буду крайне признателен.

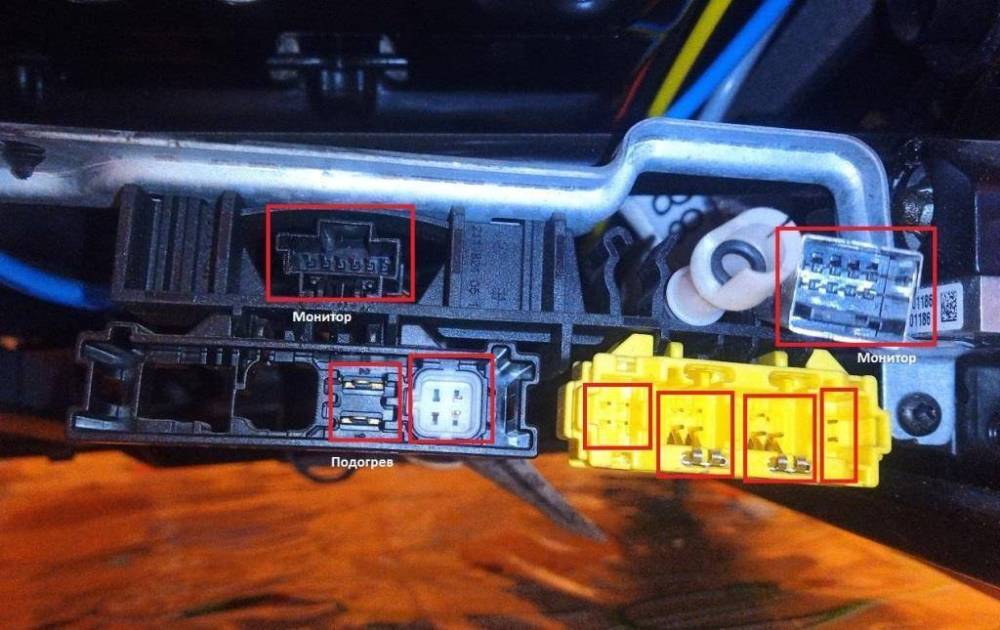

Фото разъёмов прикрепляю.

Спасибо.

[W164]

А вы в какой авто собрались их ставить?

[DeeBroff]

  В 13.02.2022 в 18:07, W164 сказал:

А вы в какой авто собрались их ставить?

Показать



В Ситроен Джампи. Разводка под подушку, замок, датчик наличия пассажира/водителя, обогрев имеется штатно. Осталось понять, что и куда подсоединять.

[W164]

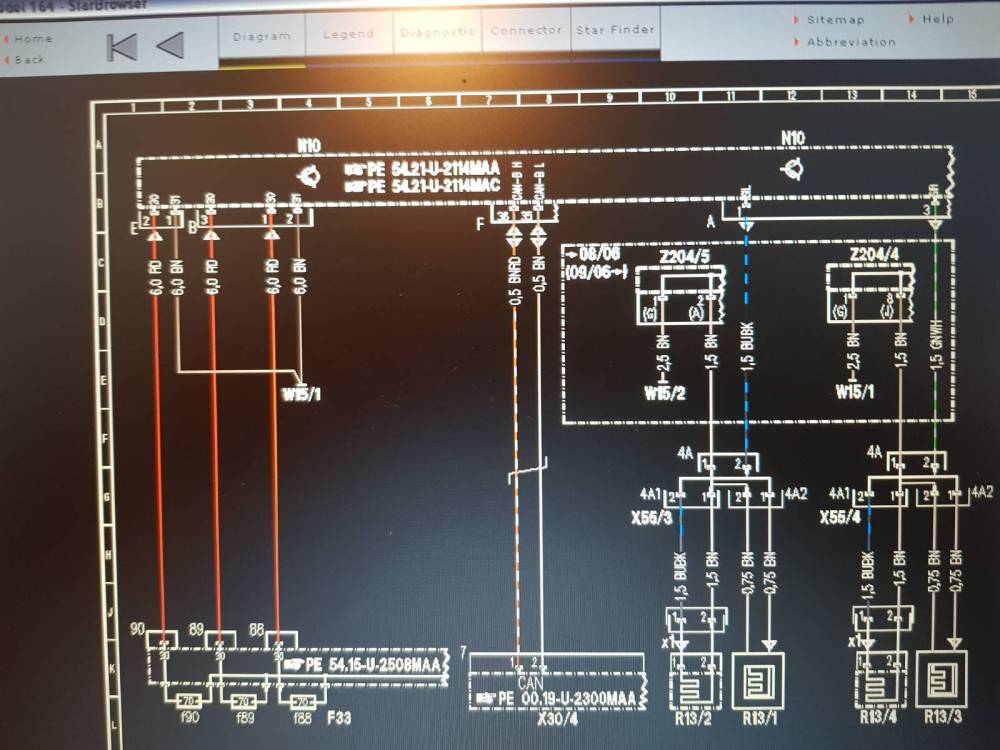

@DeeBroff  попогреи

[DeeBroff]

Да, спасибо. Я имею в виду, на самом сидении:





Нужна физическая распиновка этих разъёмов. С обогревом понятно, без разницы где + и -

Изменено 15 февраля, 2022 пользователем DeeBroff

[W164]

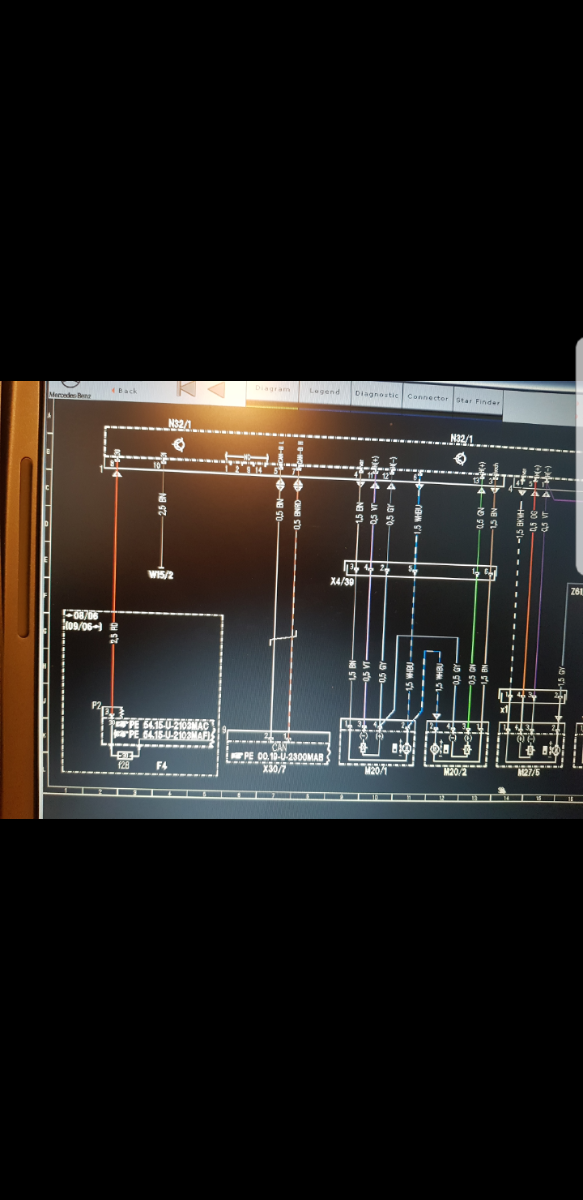

Это чтоб кресла ездили. Кан не нужен. Только + и -

На разьемах есть циферки

[DeeBroff]

Да, спасибо и за это. Но информация не совсем верная - тут всё зависит от того, какие блоки управления стоят (год, ревизия). Я это прошёл и подобрал блоки, которые работают напрямую от + и -. А в основном, блоки работают через КАН-имитатор, к сожалению.

Спасибо ещё раз, что помогаете. Думаю эта инфа будет полезна и другим. Жду остальные разъёмы

[DeeBroff]

В общем, почти со всеми разъёмами под сидением разобрался. Вопрос остался с датчиком (матом) присутствия пассажира - остались всего 2 свободных контакта в соседних разъёмах. Тестер в режиме прозвонки показал замыкание, сопротивление 30Ом... Сегодня ещё покумекаю, понажимаю на саму сидушку, может и показания начнут меняться. А может это вообще контакты от чего-то другого

Кстати, немцы молодцы! Как оказалось, контакты на airbag и пиропатрон преднатяжителя ремня при выдергивании разъёма замыкаются пластинкой. Сначала не мог понять зачем, а потом дошло - это сделано от случайной подачи на них питания.

Выкладываю предварительную наглядную схемку:

[W164]

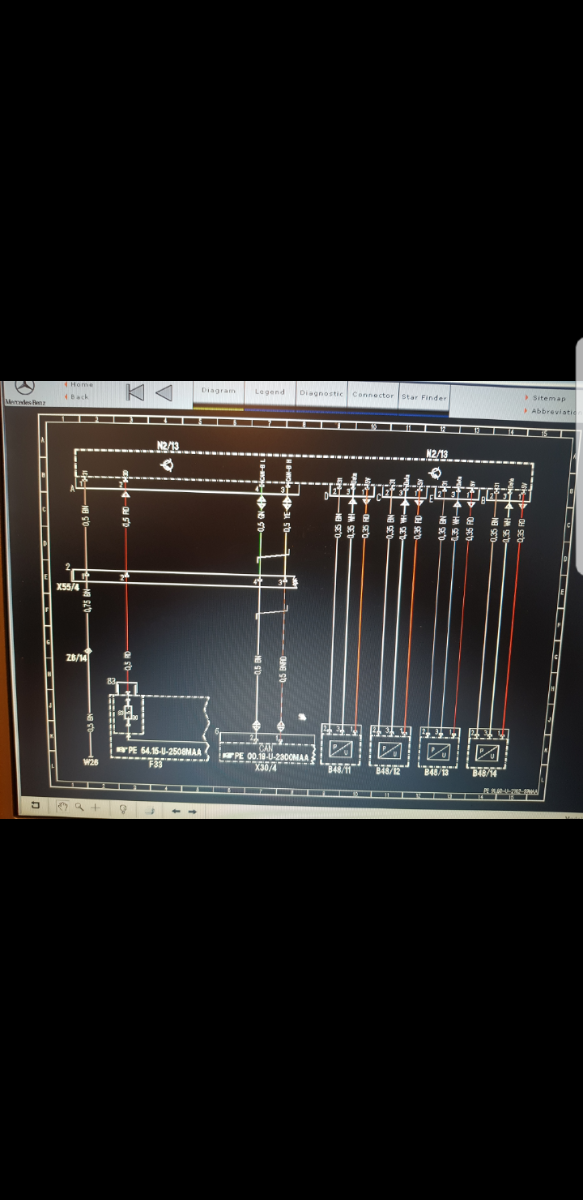

@DeeBroff держи

[DeeBroff]

Спасибо. Но я реально, к сожалению, не понимаю этих схем.
