Чистка форсунок + замер производительности.

[БИБИЯН]

Автор статьи Cerberus31





Вот эти форсы. Для начала почистил снаружи. Поснимал рассохшиеся уплотнительные кольца и с помощью шурупа вытянул сеточки.





Сохранить в Альбом

Из бутылки сделал емкость для промывки.

Генератор импульсов





Сохранить в АльбомЗаказал у китайцев генератор импульсов. Работает 1 Гц ~ 50 Гц 50 Гц ~ 1 кГц 1 кГц ~ 10 кГц 10 кГц ~ 200 кГ С плавной регулировкой выходящего сигнала. Для повторения работы форсунок с разной частотой открытия и закрытия клапана. Так как они работают на авто.



Стабилизатор напряжения LM2596



Сохранить в АльбомСтабилизатор напряжения LM2596 заказан у тех же китайцев. Правда заказывался с целью использования как зарядка на андроид.





Сохранить в Альбом

Старая коса на форсунки пришла в негодность провода просто ломаться начали поэтому пустил ее в дело. Вот собственно управление форсами 2 крокодила — стабилизатор — генератор импульсов- транзисторный ключ работает по принципу реле. Пробовал релюшку но она не успевает преобразовать импульсы в некоторых промежутках а тупо залипает.





Сохранить в АльбомСхема





Сохранить в Альбом

Думаю все понятно заливаем промывку в бутылку насосом накачиваем давление присоединяем клеммы к акб и промываем форсы изменяя частоту открытия клапана. Промывал форсунки сначала в одну сторону потом переворачивал и проливал в другую. В качестве промывки использовал сольвент, обезжириватель позже пробовал промывкой Wings



А далее самое интересное. Что из этого получилось и почему нет смысла просто чистить форсунки тем же карбоклинером как все делают без замера производительности.



Сохранить в Альбом

Стенд городить не стал. Поэтому на скорую руку закрепил рампу с форсунками на стул. Опять же думаю все понятно.

Вот видео работы форсунок с изменением частоты открытия клапана.



Факел бьет в стакан. Качество распыла проверялось до этого отдельно на каждой форсунке. А сейчас смысл посмотреть их разброс друг от друга в максимально приближенных условиях работы двигателя. Время работы произвольное. Давление в рампе 2.7-2.5 атмосферы





Сохранить в АльбомВизуально 4 льет меньше чем остальные





Сохранить в АльбомТк лабораторных мерных цилиндров нет использовал пластиковые стаканчики для пива которые взвешивал впоследствии.



И так подведем итоги. Если принять производительность работы 2 и 3 форсунок 86 грамм за 100%
1 форсунка:
82-Х%
86=100%
Х= 82*100/86= 95,34883720930233%
Разброс 100% -95,34883720930233%= 4,651162790697674%
Следовательно 1 форсунки производительность меньше на 4.6% от 2 и 3 форсунки.
4 форсунка:
65-Х%
86-100%
Х= 65*100/86=75,58139534883721%
Разброс 100%- 75,58139534883721%=24,41860465116279%
Следовательно 4 форсунки производительность меньше на 24% от 2 и 3 форсунки.
При разбросе более 5% форсунки следует заменить.
Теперь разберемся с производительностью в 1 мин:
Форсунка топливная Bosch 0 280 150 996 — 4 отверстия распыла в диске наконечника, производительность 126-132 cc/min (см3в минуту)
Снимаем 2 форсунку подключаем на прямую к бутылки и просто открываем ее без генератора импульсов в течении 60 сек. Давление создаем 3 атмосферы. После так же поступаем с 4 форсункой



Сохранить в Альбом



А теперь переведем эти данные в cc/min (см3в минуту)
Для адекватного процесса подсчёта стоит изучить значения плотности наиболее популярных его марок. Так, к примеру, АИ-76 имеет плотность, равную 0,715 грамм на кубический сантиметр, АИ-92 – 0,735 г/см3, АИ-93 и АИ-95 – 0,75 г/см3, АИ-98 – 0,765 г/см3.
Форсунки проливались АИ-92 – 0,735 г/см3 значит:
Производительность 2 форсунки в минуту 118*0.735=86,73 cc/min (см3в минуту)
Производительность 4 форсунки в минуту 82*0.735=60,27 cc/min (см3в минуту)
Т.е.2 форсунка 126-86=40 cc/min (см3в минуту) дает меньше производительности по сравнению с заявленной а это 31%. За 4 и говорить не о чем.
Промывал еще их много раз вытягивал сеточки пробовал без них и тд. Факел норм бьет из всех 4 отверстий . А производительность как была так и осталась. Теперь думаю понятно почему не достаточно просто их почистить без замера. Форсы отработали свое пора им на покой…
В итоге поставил волго форсы
Надеюсь статья оказалась полезной.





[somig]

Ян, спасибо, познавательно. А есть где-то твои очерки о Волговских форсах?: имею в виду заморочки по их установке?

[poulch]

только на 0.735 надо было делить.... и махнуть пару форсунок...

[mike444z]

Во народ морочится. Наглядно понятно.

[Муслим174]

Вопрос автору...Я правильно понял-вы воткнули ВОЛГОВСКИЕ форсунки вместо родных???!!! Просто у меня сейчас встал вопрос замены... Увидев цену был неприятно удивлен

[vadnik140]

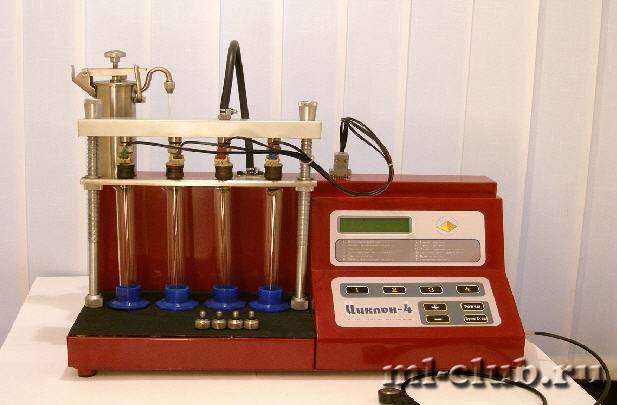

У меня вот такая чистилка.
