помогите разобраться в схеме и отыскать нужную деталь

[егорыч 01]

Теперь подробно опишу, что мне нужно.

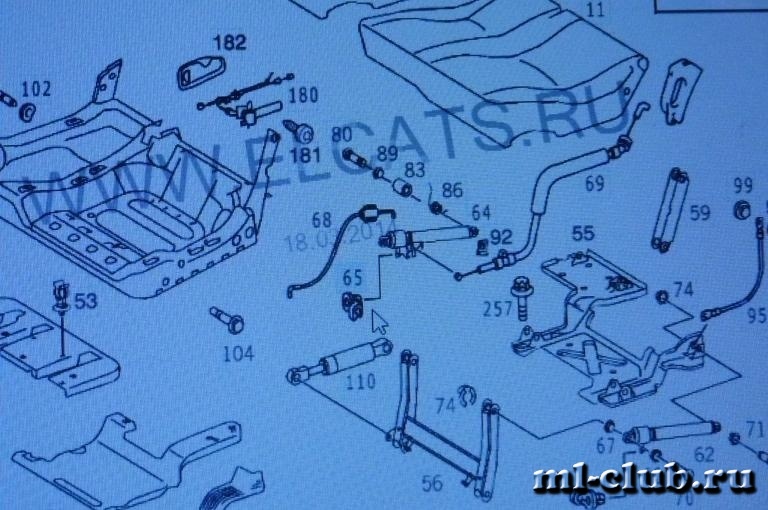

Рассматриваем длинную часть заднего рестайлового дивана, тот что начинается с водительской стороны. С торца СИДУШКИ есть ручка, которая при оттягивании позволяет опустить сидение на пол. Не путаем с ручкой спинки. Так вот, от этой ручки под сидением проходит  тросик, который заканчивается на конце металлической фиговиной согнутой под прямым углом, эта фиговина вставлена в пластиковую втулку с пластиковым замочком, которая не дает ей выскочить и фиксирует этот тросик. Вот именно эта втулка мне и нужна. Помогите отыскать данную втулку  на прилагаемой схеме. Думаю раз тросиков на этой длинной части дивана два, соответственно и втулок должно быть несколько.

[егорыч 01]

Вот что накопал Andrey с Печоры

0119882478, 0119885478- деталь 65, возможно деталь под номером 92 ( замок ) N912002012000

Ваше мнение???

[vvr]

Мне по душе 65. 92 больше на хомут тросика похож.

[егорыч 01]

еще вопрос, тросик №68, конкретно его левая сторона, куда она вставляется? на схеме виден этот уголок, которым заканчивается тросик, так вот он вставляется во втулку и фиксируется пластиковым замочком, который является одним целым с этой втулкой и не дает выскочить тросику из этой самой втулки

[mur]

  В 19.03.2014 в 06:24, егорыч 01 сказал:

Вот что накопал Andrey с Печоры

0119882478, 0119885478- деталь 65, возможно деталь под номером 92 ( замок ) N912002012000

Ваше мнение???

если на схеме уголок виден с тросиком то скорее надо тросик заказывать. я бы заказал и деталь 65 если есть сомнения(цена вопроса 2евро). чтобы потом не терять время на новый заказ.

[егорыч 01]

Дмитрий, тросик и уголок, это одно целое, то есть к концу троса припаян стержень в форме уголка. На фига мне его заказывать, если он у меня есть. Мне нужна ВТУЛКА с замочком, в которую вставляется этот тросик

[mur]

ОК! по схеме 80 шплинт,89 шайба,83 втулка.86 пружинка,64 не знаю как назвать (трубочка) 92 замочек шплинта.69 тросик.65 похож на замок тросика. По схеме не понятно. но если добыть деталь 65 и она не освободит тросик 68, то скорее держатель -замок встроен в деталь 64. (теоритические измышления)у вас есть доступ к механизму? фотку скиньте. втулка может идти как с тросиком так и с деталью 64.а может и то и то без втулки.(ТАК ТОЖЕ БЫВАЕТ)

[егорыч 01]

Дмитрий, спасибо за развернутый ответ, но поломанную втулку я выкинул, да и чтобы сделать нормальное фото под диваном, думаю что его придеться демонтировать

[егорыч 01]

я наверно повторюсь, но все же, куда вставляется тросик №68? точнее сказать, под каким номером деталь, в которую вставляется левая сторона тросика 68?

[Дядя ВОВА]

Тросики, втулочки, шпилечки...

Я вот 10 лет езжу и ни разу за эти ручки не дергал,

т.к. не было надобности.

Егорыч, не выпендривайся и живи проще)))

Ты старый путешественник и поделись,

на хрена это тебе нужно?)))

[mur]

  В 21.03.2014 в 07:48, егорыч 01 сказал:

я наверно повторюсь, но все же, куда вставляется тросик №68? точнее сказать, под каким номером деталь, в которую вставляется левая сторона тросика 68?

Да ,уж??? А левая сторона тросика никуда не приходит.!!!! Чисто теоритически она должна заканчиваться либо замком, либо ручкой открывания. по схеме звучит ТЯГА БЛОКИРОВКА ЗАДН.ПОДУШКИ A1639201080.К сожалению у меня другая машина((.

[егорыч 01]

Дмитрий, ну хорошо с левой ни чего не понятно, а правая сторона тогда куда вставляется?

[егорыч 01]



  В 21.03.2014 в 18:22, Дядя ВОВА сказал:

Тросики, втулочки, шпилечки...

Я вот 10 лет езжу и ни разу за эти ручки не дергал,

т.к. не было надобности.

Егорыч, не выпендривайся и живи проще)))

Ты старый путешественник и поделись,

на хрена это тебе нужно?)))



Дядя Вова, Вы же такой же заядлый мерсовод и любите, чтобы в машине все работало!

Когда в декабре мы с Володей 69 делали шумку, решили сложить на пол задний диван для демонтажа. Сложить сложили, а назад поднять хрен там, т.к. слетел этот долбанный тросик, точнее он выскочил из этой пластиковой втулки, которую я и ищу. Потом был такой секс, да еще и с бубном, чтобы поднять этот диван, что уши от матов завернулись даже у уличных собак. 6 часов с перекурами потрачено и не минутой меньше, но как говориться ларчик открывался просто, т.к. просто надо было знать в какие две точки надо нажать, дабы диван поднялся. Когда диван лежит на полу, доступа снизу нет ваще, так вот пока я хаотично тыкал длинной отверткой во все механизмы похожие на защелки, эту втулку я расколол.

Летом, на рыбалке без складывания дивана вообще ни как, т.к. разложив задние кресла и сравняв их с полом багажника, получается преврасное ложе, на котором можно не только спать, но и....... с форелью

[Дядя ВОВА]

Ну если с форелью))))

но я знаю много и иных поз,

когда вовсе не обязательно раскладывать,

а потом 6 часов мучиться)))

[егорыч 01]

селедка у нас не водится

[andrey]

Если Деда Вова недергает эти ручки, то может он снимет со своей машины детальку и отдаст.

[Дядя ВОВА]

  В 22.03.2014 в 13:23, andrey сказал:

Если Деда Вова недергает эти ручки, то может он снимет со своей машины детальку и отдаст.

 такая корова и самому нужна

[егорыч 01]

Дядя Вова, я вас столько лет знаю и готов сказать так, я вас люблю

[Совсем угрюмый]

Вот это поворот событий) ставлю на 65, вторая больше на крепеж смахивает.

[mur]

  В 22.03.2014 в 07:41, егорыч 01 сказал:

Дмитрий, ну хорошо с левой ни чего не понятно, а правая сторона тогда куда вставляется?

Правая сторона вставляется в деталь 64. Предлагаю заказать 65 (на замок узла похожа). бюджетный вариант. по приходу станет ясно., куда двигаться дальше. вдруг это то что надо.

[егорыч 01]

сегодня заказал деталь 65, будем ждать

[mur]

  В 24.03.2014 в 08:06, егорыч 01 сказал:

сегодня заказал деталь 65, будем ждать

Удачи !!! Все ждем!!!

[егорыч 01]

СПАСИБО!!!

[егорыч 01]

ну что, детали пришли.

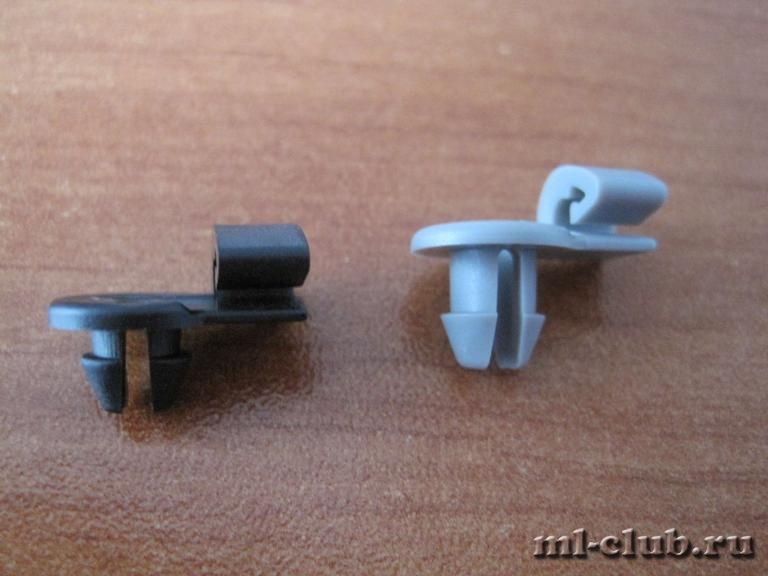

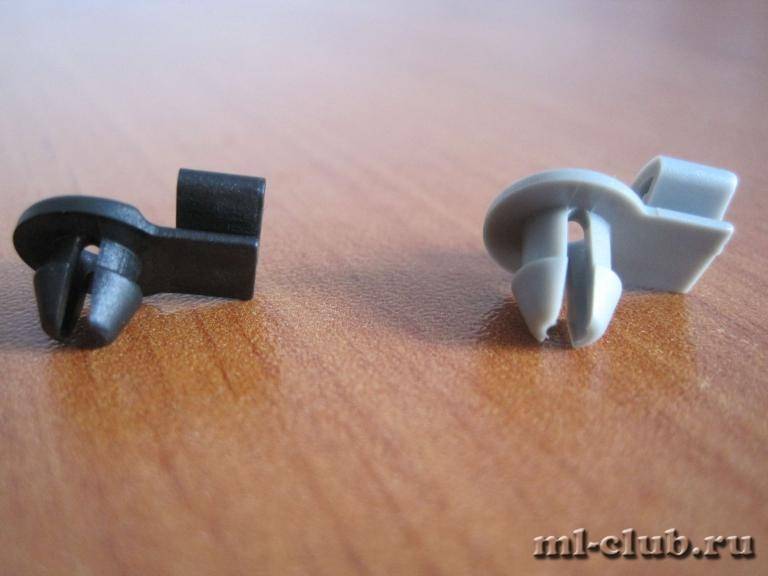

заказывал я номер 65 (на фото справа)  и на всякий случай 63. они практически эдентичны, кроме длины самой пипки которая вставляется в отверстие, на серой она длиннее. И вот из за этой пластмаски, размером с ноготь мизинца, я получил столько проблем!Так что всем огромное спасибо, теперь диван вновь станет складным.

[mur]

Поздравляю!!! Молодцы немцы. С японцами так не прокатило. Например фишку для ниссан просто так купить не получится. надо покупать целиком проводку.
