фотоотчет Разборка раздаточной коробки W163

[Dim651]

И так, может кому это будет и интересно, решил я выложить фотоотчет по разборке раздатки. Как многие тут знают, я испытаваю особую любовь к этому узлу, и своим постом хочу донести до общественности, что все не так страшно, как кажется.

Заранее извеняюсь за фото, фоткал телефоном в фигово освещенном помещении.



Попробую писать по пунктам, если запутаюсь, то поправтье меня.







Самое сложное при разборе, это открутить хвостовик. Т.к. эта дрянь тяжелая, то не очень то и в тисках ее закрепишь. Лучше для этого сделать спец приспособу, которую я делал когда менял сальник хвостовика, но естественно я ее теперь найти не могу))))) Так что газовый ключ в помощь.



Далее. Мне попался образец, в котором был русский. Такое обилие герметика мне еще не встречалось. Очень долго промудохался при располовинивании РК. С дуру стучать не советую, т.к. корпус сделан из сплава и ломается на раз-два. Ради интереса сходите в Екзист и посмотрите, сколько стоят корпуса))))))))))) Скажу так, что на родной РК герметика нет.

Когда вскроем РК, то мы видим такое зрелище. (коробка дорест, в ресте не много по другому, но не критично.



Особое внимание надо обратить на снятие "глубокой"планетарки. На фото видны усики стопора. Их надо разжать и вал с "глубокой" планетаркой выйдет сам. Знаю людей, которые думали, что он на подшипнике и били по нему. Результат новый корпус РК.



Еще на что следует обратить внимание,(фото 3496) так это выработка хвостовика. Я когда себе перебирал РК, эта хрень убила сальник за неделю. Как это исправить, каждый решает сам. Еще раз, сорри за качество фото.



Чего то стараюсь писать, так, чтобы было понятно, но текст сам по себе, а фото само по себе))))))) Да, я не Билл Гейтс(.





Большая круглая хрень - это и есть пресловутая планетарка.



Ну а дальше просто фотографии, и так все понятно))))

[huntter]

Дим, до компа доберусь, подправлю!

Хотя можешь и сам))) жмешь "изменить"-"расширенный режим", ставишь курсор на место, куда хочешь поставить фото, выбираешь фото внизу и справа от него кнопочка "добавить в сообщение" ТыНц на нее!Когда все фотки расставишь, жми сохранить! И Бил Гейтц тобой будет гордится)))

[Dim651]

О ниамудрейший, сделай за меня это дело. Туповат я и руки еще дрожат, после этой работы))))

Или дома сам сделаю (попробую))))))

[БИБИЯН]

Дима! Часть поправил... напиши в личку .. какую фоту за какой фразой вставить!

[Кирыч 79]

теперь я знаю к кому обращаться еже ли чего)))

[SHV]

Это та самая раздатка за 5р?

[Dim651]

Да. Это та самая. Сильно растянута цепь и есть повреждения шестеренок планетарки. Нашел по близости контору, на днях поеду покажу планетарку, на сайте пишут, что могут изготовить и черта лысого. Проверю.

теперь я знаю к кому обращаться еже ли чего)))

Лучше встречаться для пива, чем по таким ситуациям))))

[Кирыч 79]

Лучше встречаться для пива, чем по таким ситуациям))))

согласен это лучше))

[SHV]

Слышал мнение, что нормальные шестерни изготовить не смогут как на самом деле нужно проверять.



Т.е. геометрию повторить не вопрос, а вот с материалом и обработкой - завал

[Кирыч 79]

Что только в германии делают шестерни или у нас в стране есть всё таки где то заводишка по изготовлению шестерней

[Dim651]

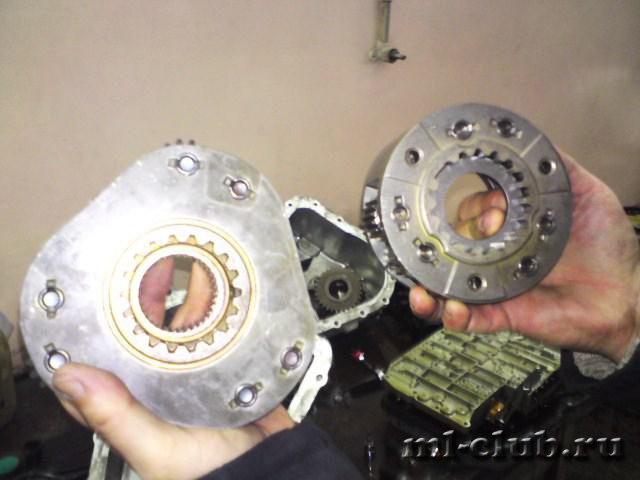

Выкладываю для профориентации фото планетарок нового и старого образца. Треугольная - нового, круглая - старая.

[БИБИЯН]

@Dim651, Ты "планетарный маньяк"... снимаю шляпу! (с уважухой.. серьезно!)

[Dim651]

@Dim651, Ты "планетарный маньяк"... снимаю шляпу! (с уважухой.. серьезно!)

Ну эту фотку я спер с интернета))))) Т.к. поленился фоткать, когда все это было у меня))))

Да, чего то я на раздатках заманьячил))))) Интересно однако.

[БИБИЯН]

@Dim651, А не хочешь ли заманьячить заменой раздатки на чироковскую?  .... У меня есть такое желание....

[Dim651]

Нее, Ян. Что то мне подсказывает, что это очень муторно. Надо изучить Чирика, я на нем только ездил, а не разбирал. + делать фин вложения в это с не известным результатом...... Как то не очень перспективно.

У меня и так на работе в агрегатке ломаных раздаток куча валяется. Уже моторист на меня косо смотрит)))))))

[БИБИЯН]

@БИБИЯН,Жаль! Где бы найти маньяка... Мы и на УАЗик такую впаривали...

[Евгений123]

Ребят, а кто нибудь устранял осевой(продольный) люфт приводного вала РК, который идёт на передний кардан. А то у меня периодический гул стоит при движении. Может что то нужно поменять или доработать???

[t-55-2]

У меня был люфт подобный.

Передний кардан шатался вперед-назад.

Вылечил заменой корпуса, тк посодчное место на корпусе было разбито, а так замена подшипника, жто конечно если я понял.

[Евгений123]

У меня был люфт подобный.

Передний кардан шатался вперед-назад.

Вылечил заменой корпуса, тк посодчное место на корпусе было разбито, а так замена подшипника, жто конечно если я понял.

Ясненько. А не поскажешь?? Я так понимаю самый первый подшипник к хвостовику сидит на двух стопорах...., т.е. на валу стопор и на самой крышке???

[Paul Jan]

Ищите тему "Осевой люфт переднего кардана".Картинки,мнения,способы решения проблемы...

[лукавый лука]

Да. Это та самая. Сильно растянута цепь и есть повреждения шестеренок планетарки. Нашел по близости контору, на днях поеду покажу планетарку, на сайте пишут, что могут изготовить и черта лысого. Проверю.

изготавливали у себя в городе по заказу нам шестеренки,и не в левой конторе а на заводе СМЗ на котором строили лесные всякие станки и тд,так вот заказывали у них шестеренки на коробку отбора мощности на зилы(так как отдельно от коробки она не продается тока в сборе)они пяткой в грудь стучали что все будет ок,но шестерня не ходит ни фига,месяц два досвидания зубы)))материал г...!!родной то хоть на год хватает,это я к чему к тому что изготовить то тебе может и сделают а вот какчество материала может подвести,и ладно если себе собираешь а если кому другому.могут не понять!!!блин не помню что переделывал на млке болтик какой то токарь два резца затупил послал меня в сердцах,качество сплава в мерсах на уровне!!!

[Dolgoff79]

Спасибо за фотоотчет. Очень помог. В плане дефектовки - если от руки крутить вал и слышен гул, то подшипники под замену?

[Ярослав03]

@Dim651, гул в роздатке мл320 2001г што ето зарание спасибо

[Dim651]

@Ярослав03, Это может быть все что угодно. Как видно на фотках, там много подшипников и всяких крутящихся деталей))))). Лично мне по звуку не определить. Вскрытие все ставит на свои места.

[Ярослав03]

@Ярослав03, Это может быть все что угодно. Как видно на фотках, там много подшипников и всяких крутящихся деталей))))). Лично мне по звуку не определить. Вскрытие все ставит на свои места.

дим промежутачная часть между каробкай ироздаткой снимать или оставлять соэдинение коробки и роздатки просто шлецевая спасиба
